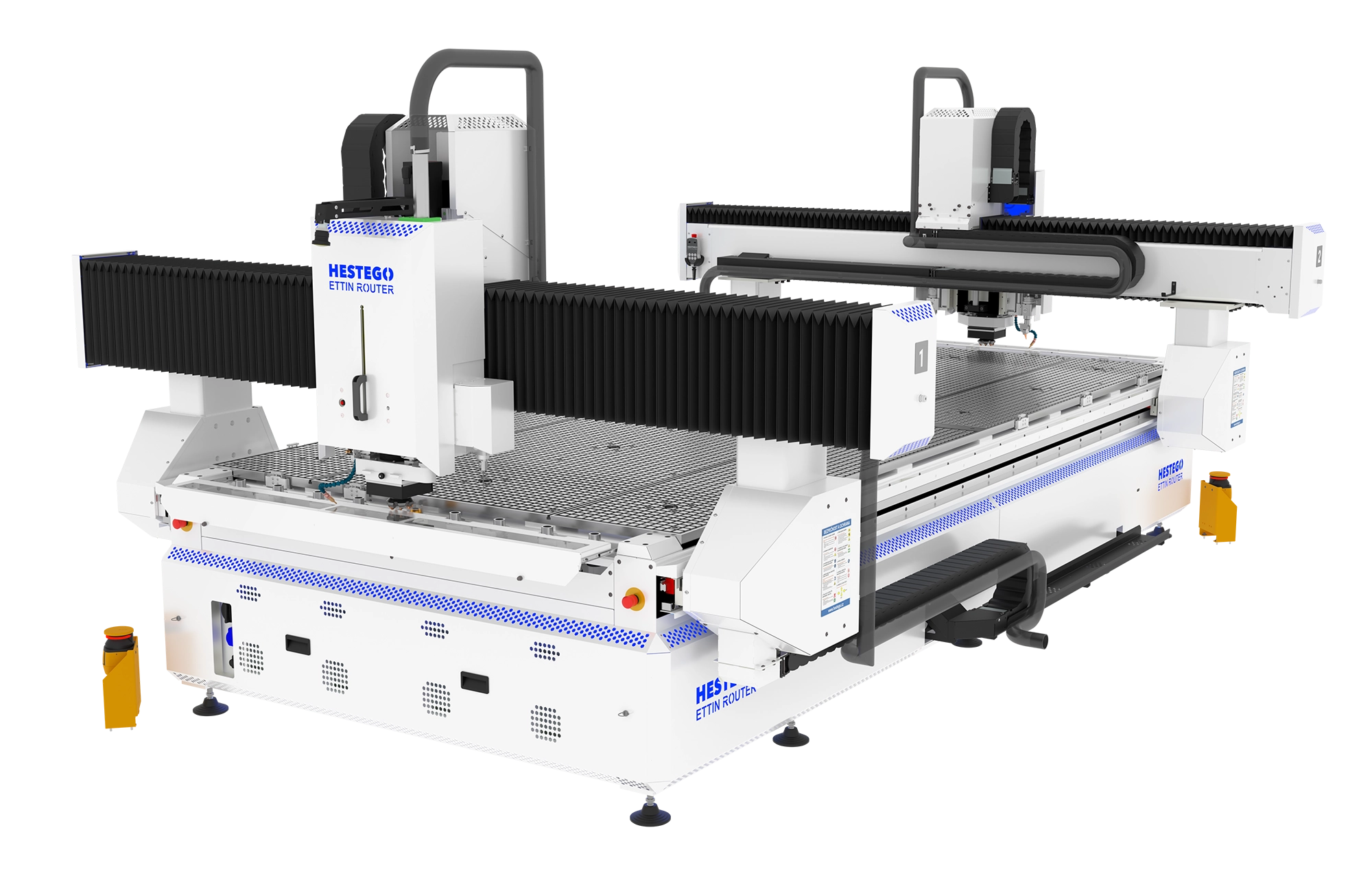

Dvě hlavy, jeden cíl
Jeden stroj, co pracuje za dva. Nový CNC router se dvěma portály posune vaši výrobu o level výš.
O ettinu
Dvouhlavý obr dávných příběhů Ettin dnes ovládá výrobní haly. Využijete jeho dvojí sílu?
vyšší výkon díky dvěma portálům
Revoluční konstrukce umožní práci na dvou nezávislých portálech současně. Bez prostojů, s jediným operátorem.
Z jednoho stroje si vytvoříte malou výrobní linku.
Zatímco jedna strana pracuje, druhá se chystá. Nebo můžou portály jet na plné obrátky současně. Jak potřebujete.
Vysoká přesnost na velkých formátech
Digitální řízení a vysoká tuhost, garantuje maximální preciznost obrábění. Vaše produkty budou přesné a kvalitní.
Od látek přes dřevo a dural až po ocel
Flexibilní konstrukce si poradí s širokou škálou materiálů i operací. Díky tomu ho využijete v nejrůznějších průmyslových odvětví – od výroby prototypů až po sériovou produkci.
Inteligentní bezpečnostní systém
Inovativní bezpečnostní systém umožňuje, aby operátor obsluhoval jednu stranu stroje, zatímco druhá strana pokračuje v práci. To zajišťuje bezpečnost a zároveň nepřetržitý provoz.
Vyšší produktivita
Robustní konstrukce udrží maximální stabilitu i při vysokých rychlostech. To umožňuje využít plnohodnotně kapacitní možnosti stroje a zvyšuje tím produktivitu výroby.
Stavební úpravy nejsou potřeba
Stačí zabezpečit připojení na elektřinu a vzduchový rozvod.

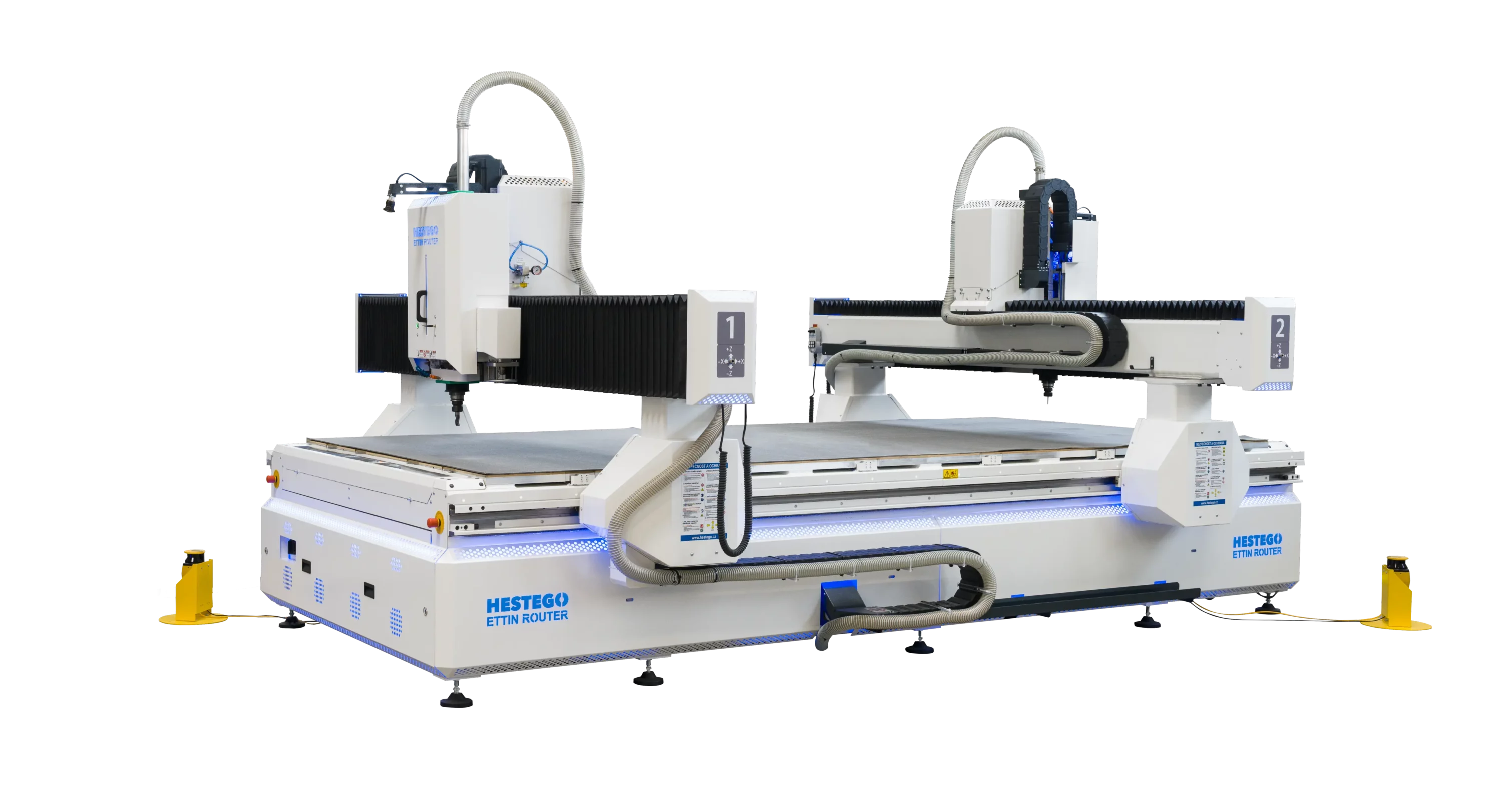

Prozkoumejte náš CNC router do detailu.
-
Řídicí systém TwinCAT – Beckhoff
Maximální rozměry stroje (bez ovládacího panelu) délka: 5 500 mm
šířka: 3 550 mm
výška: 2 200 mm
hmotnost: 5 000 kgRozsah osy Z 355 mm
Rozměr plochy pro obrobek a maximální hmotnost obrobku délka: 4 350 mm
šířka: 2 010 mm
výška: 200 mm
Hmotnost: 1 500 kgTyp pohonů Servomotory
Lineární vedení Hiwin
Rychlost pohybu os až 30 m/min
Přesnost polohování 0,04
Systém upevnění obrobků vakuový + T‑drážky
Frézovací vřeteno 5,5 kW
Držák nástrojů HSK 63F – ER32
Maximální rychlost frézovacího vřetene 24 000 ot./min
Vedlejší pracovní jednotky Pneumatický oscilační nůž, tažený tangenciální nůž, bigovací nástroj
Chlazení frézovacího vřetene Vzduch (ventilátor)
Konstrukce Masivní ocelový svařený rám, žíhaný, tryskaný a precizně obrobený.
Typ stolu Vacuum + T‑drážky
Výměna nástrojů Manuální & automatická výměna nástrojů, 2×8 slotů na nástroje
Vlastní vývoj Hestego + RCMT ČVUT
Bezpečnostní prvky Bezpečnostní skenery, optické brány s ochranným pletivem
Dotykový ovládací panel Beckhoff dotykový panel 24″
HMI rozhraní Hestego & RCMT ČVUT
Tento stroj využívá vlastní inovativní řešení
-
- Frézování
- Oscilování
- Řezání
- Závitování
- Bigování
-
- Ocel
- Dural
- Hliník
- Měď
- Mosaz
- Plasty
- MDF
- Dřevo
- Guma
- Pěnové materiály
- Kartony
- Nálepky
-
- Technická data HESTEGO ETTIN Routeru (423 KB)
Zaujal vás CNC router ETTIN? Ozvěte se!
Chytrý dohled a pomoc, když je potřeba
Rychlý servis pro minimalizaci prostojů.
Školení „dokud to neumíte“.
Když je problém, jsme tam.
Záruka a údržba? Samozřejmost.
Akademie a průmysl v dokonalé souhře
Propojujeme vědu a praxi. Naše stroje vyvíjíme společně s RCMT ČVUT, abychom našli ta nejlepší řešení. S certifikacemi ISO a přísnými evropskými normami máte jistotu, že vše poběží spolehlivě a na plné obrátky.
Udělal na vás ETTIN dojem? Pojďme to probrat.
Chtěli byste se o CNC routeru ETTIN dozvědět víc? Kontaktujte nás napřímo, nebo zašlete kontaktní údaje a my se vám co nejdřív ozveme.
